図面処理速度が向上しました。大量のグループ要素及び寸法グループ要素が含まれている図面のズームイン・アウトのほか、ダイナミックハイライト及び点検出の表示速度がアップしています。

3K や 4K の高解像度モニターを使用すると、右パネルや CSB などが解像度に準じるため小さく見え操作がしづらくなります。［設定／システム設定−表示］でアイコン・メニューのサイズを［拡大サイズ］に指定すると、下記項目のサイズを自動で大きくする（固定値で約2倍）ことができ、操作しやすくなります。

• アイコンメニュー
• プルダウンメニュー
• 右パネル
• CSB
• メッセージバー
• シートタブ

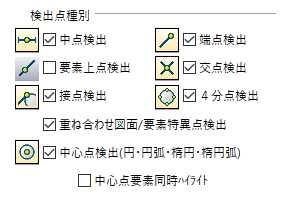

「設定 / システム設定 - 検出」内にある「検出点種別」をツールバー化しました。
作図途中で点検出を切り替える事が可能になります。



※ [中心点要素同時ハイライト]は除きます。

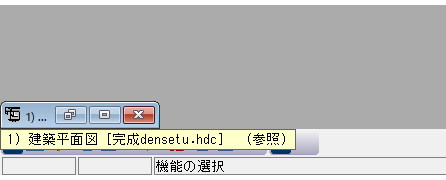

最小化された図面ウインドウのタイトルバーにマウスカーソルを合わせると、図面のタイトル情報がツールチップで表示されるようになりました。

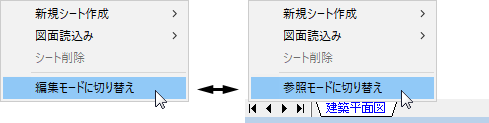

シートタブを右クリックして表示されるポップアップメニューから、図面ファイルの読み込みモード（編集／参照）を切り替えられるようになりました。

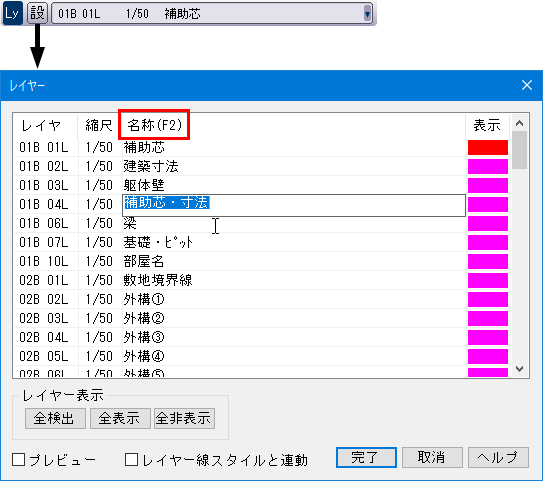

レイヤー操作の設定ダイアログボックスでレイヤー名称を編集する際に、［F2］キーで文字入力状態に移行できるようになりました。

ネットワーク上にあるファイルの場合、一度ローカルに保存してからネットワークドライブに移動するよう機能変更しました。
（従来はネットワークドライブへ直接保存していました。）

• 変換スピードの改善を行いました。

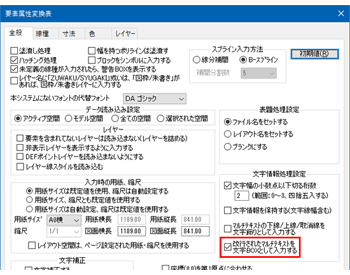

• AutoCAD の改行されたマルチテキストを 本システム の文字BOXに変換し入力できるようになりました。（オンのとき、書式コード「\P」による改行のほか、「\r\n」による改行に対応）




• これまでマルチ引出線の線端形状はイメージに変換され入力されていましたが、本システム の線端形状として入力できるようになりました。

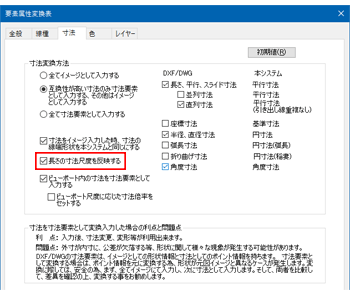

• AutoCAD の寸法プロパティの [長さの寸法尺度] を 本システム の寸法倍率として反映できるようになりました。
  チェックオフのときの寸法倍率は 1.0 です。

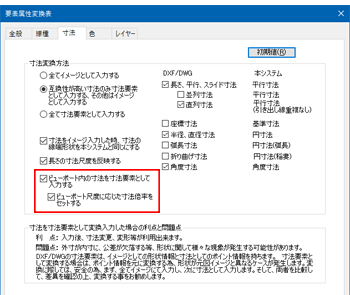

• レイアウト空間のビューポートに投影されているモデル空間の寸法を、本システム の寸法要素に変換できるようになりました。
  このとき、ビューポート尺度に応じた寸法倍率を適用するかどうかを設定することもできます。適用しないときは、モデル空間と同じ寸法倍率をセットします。
  ※ [ 長さの寸法尺度を反映する] がチェックオンの時は、寸法オブジェクトの[ 長さの寸法尺度] を係数として反映します。




• 角度寸法の変換精度を向上させました。



• 弧長寸法
  入力時に、弧長シンボルが［寸法値の前に配置］にセットされたAutoCADの弧長寸法を、寸法値の前に小円弧が配置された本システムの弧長寸法へ変換するようになりました。



• 注釈型
  入力時に、AutoCADの注釈型表記の平行寸法を、本システムの注釈型（引出型）の平行寸法へ変換するようになりました。



• ブロック画層
  入力時に、AutoCADのブロックのレイヤーNo.を、本システムのグループのプロパティとして自動的に登録するようになりました。

• Jwwファイルの変換スピードの改善を行いました。

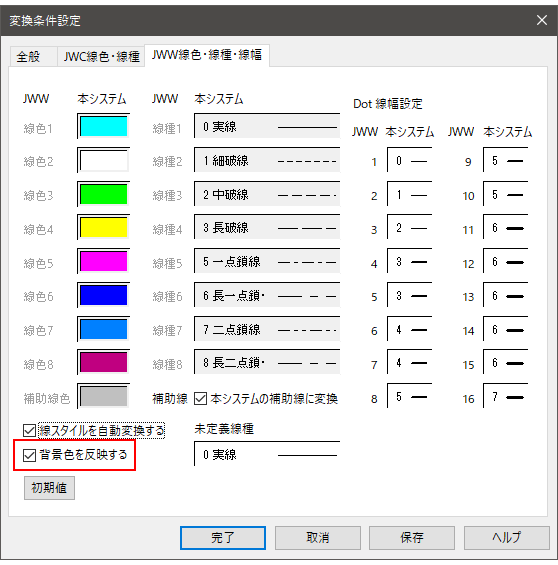

• ［変換条件設定／JWW線色・線種・線幅］に、Jw_cadのファイル（*.jww）に保存された背景色を変換後の図面に反映できる設定を追加しました。［システム設定／色彩−背景色設定］の「図面ごとの背景色を有効にする」がオンの場合に有効です。

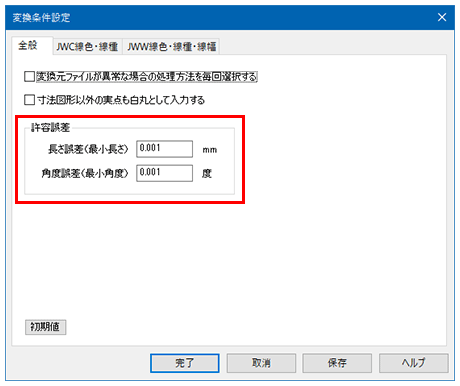

• 変換条件設定で許容誤差（最小長さ、最小角度）を設定できるようにしました。

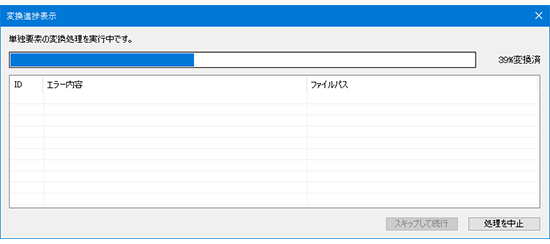

• 変換進捗表示ダイアログボックスに表示される進捗状況をより見やすく調整しました。


PDFファイルを読み込み、本システムの図面に取り込む新コマンドが追加されました。

• PDFファイルのベクトルデータおよび文字列を本システムの基本要素（線分、円弧、文字列）として取り込みます。
• PDFファイルの要素に色彩がある場合、本システムに取り込む際に、同じ色彩（近似値）として取り込みます。
• 塗り潰し要素として取り込める場合は、取り込みます。
• マルチページのPDFは各ページごとに図面（別図面かバインダー図面かを指定）に取り込まれます。
• それ以外の要素（画像やイメージなど）は、外部データ（XCDF要素）として取り込みます。

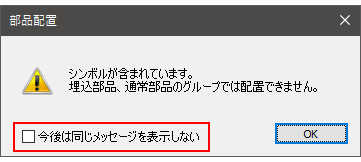

部品ファイルを開いた際に表示されるメッセージを、次回以降表示しない設定を追加しました。

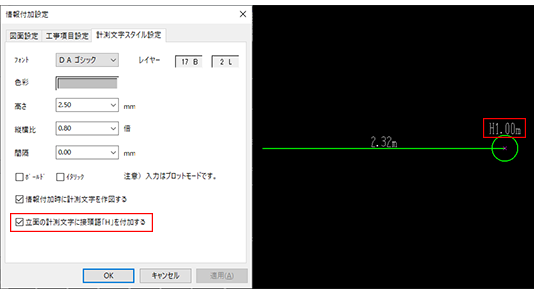

• 立面の計測文字に接頭辞「H」を付加する設定を追加しました。




• 自由なぞり中に割り込みで複数の立面を作図する場合、それぞれ異なる高さにできるよう機能変更しました。従来は、右クリックで完了した際の立面高さがすべての立面に反映されていました。本バージョンより、割り込み作図時の立面高さが各立面に反映されます。



• 表示項目設定の機能を以下のように改善しました。

  • 「表示項目」および「マスタ項目」の大分類をドラッグ＆ドロップすることで、表示項目を追加・削除できるようにしました。



  • 「表示項目」の大分類をドラッグ＆ドロップすることで、表示項目の順序を変更できるようにしました。



  • 「表示項目」の大分類をダブルクリックすることで、表示項目を編集できるように機能変更しました。



  • 設定を初期状態に戻す「リセット」ボタンを追加しました。



  • マスターファイルを変更しても、表示項目設定を極力保持するようにしました。大分類の名称が同じであれば、コードが異なっていても保持できるようになりました。

• CSBにプルボックスを追加し、「帳票作成」コマンドへジャンプできるようにしました。▼ボタンで表示される「帳票作成」をクリックすると、「帳票作成」コマンドが起動します。

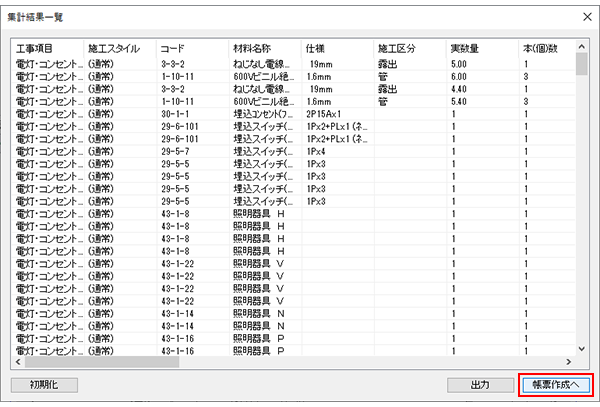

• 集計結果一覧画面に「帳票作成へ」ボタンを追加しました。集計結果を自動保存し、「帳票作成」コマンドへ直接移行できるようになりました。


材料集計表（工事項目別）へ変換後、コマンド終了時に未保存だった場合、メッセージを表示して集計表データを保存できるようにしました。

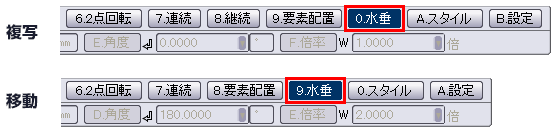

複写もしくは移動先の方向を、水平または垂直に固定できる「水垂」ボタンを追加しました。従来は「X増」または「Y増」の値を0に設定する必要がありました。本バージョンより、ボタン一つで切り替える事ができます。

このモードでは、マウスカーソルの移動方向によって、水平･垂直方向にラバーが表示されます。

他CADデータ等の一般要素をCADCityの配線・シンボルに変換する新規コマンドを追加しました。

CADCityで作成した図面を外部出力して他CADで編集し、本システムで外部入力した場合、グループ階層構造が保持されていれば一括で配線・シンボルに変換できます。それ以外の一般要素の場合は個別に変換できます。

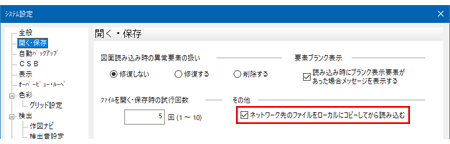

• ネットワーク上のファイルを開く際に、ローカルディスクにコピーしてから読み込む機能を追加しました。

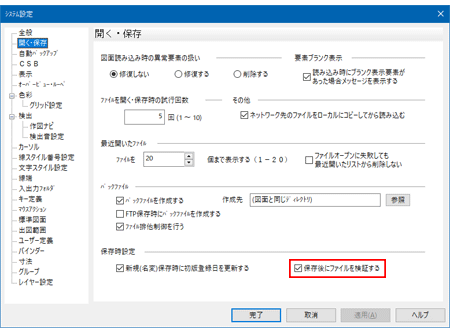

• ファイル保存後に、そのファイルにエラーがないか検証する機能を追加しました。
  ※初期値はオフです。

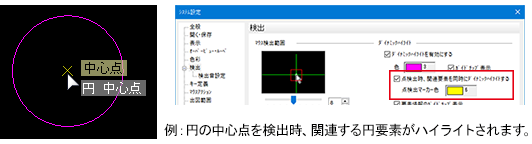

• 端交点などににカーソルを合わせると、検出マーカーとその関連要素がハイライト表示される設定が追加されました。このとき検出マーカーは「×」形状になります。このマーカーの色は変更することができます。本設定がオンの場合は、検出点種別の「中心点要素同時ハイライト」は非表示となります。

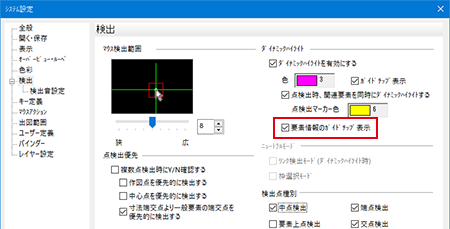

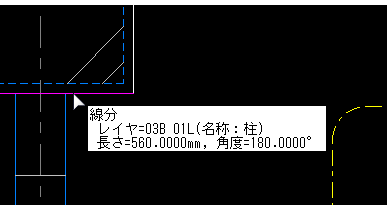

• マウスで検出した要素の情報をガイドチップで表示できるようにしました。

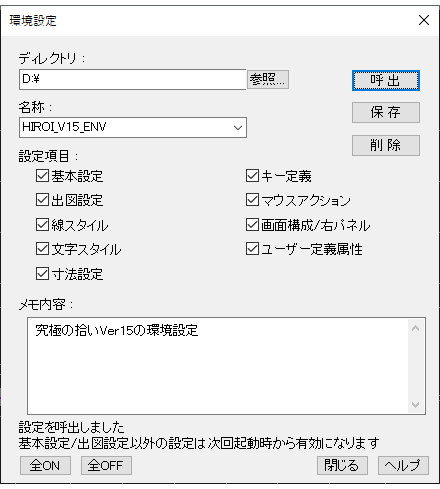

システムの基本設定や出図設定、キー定義やマウスアクションなどを、任意のフォルダーにまとめて保存・呼び出しできる機能を追加しました。複数台のセットアップや、新しいPCへの移行などで役立つ機能です。

「上下に並べて表示」、「左右に並べて表示」の2つのコマンドが追加されました。
